产品展示

QZY系列汽轮机转子对轮找中心测量仪


解决的问题
   传统的机械百分表在机组大修找中心时,由于百分表未装牢靠和位置不正确,百分表杆松动,使读数产生误差;因空间小,百分表或表架在盘动时被碰动,产生误差;底部读数困难,易产生错误和误差;因空间小,不能用百分表测量而用塞尺或内径千分尺测量时,因工作人员的经验不同,测量手法不一样。测量位置未固定,塞入力量和深度不一致等而产生误差。
   针对传统的使用机械百分表找中心存在的弊端,我厂工程技术人员研制开发了QZY系列汽轮机转子对轮找中心测量仪(简称对轮找   中仪)。开发对轮找中心仪这一高科技产品的目的在于提供测量、计算一体化服务方案,以提高机组的检修质量和进度,使检修人员从枯燥、烦琐的重复计算中解脱出来,从而减轻劳动强度。
原理及组成

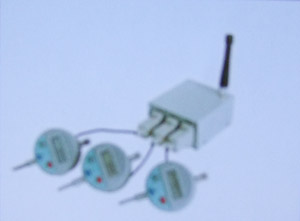

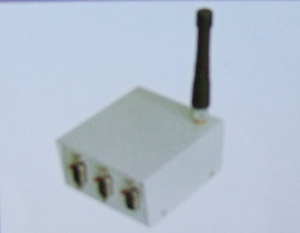

   本测量仪采用三表法找中心的原理,测量简单,重复性好,测量精度0.01mm,分辨率0.01mm。由测量传感变送器、无线数据发射机、无线接收机、笔记本电脑以及测量计算软件、专用卡具等组成。

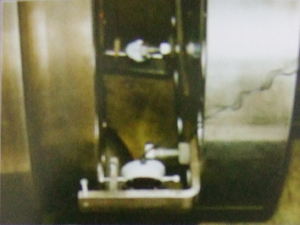

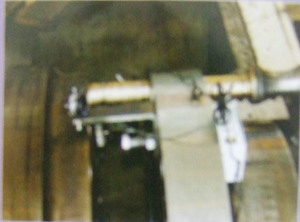

现场测量图:

使用简单快捷
   测量时,按对轮的尺寸测量调整好专用卡具,通过专用卡具便可将测量传感变送器固定在待测量的对轮上,连接好设备,按常规方法盘动转子,即可输出各组测量数据。数据精确,方便快捷,测量不受空间限制。数据传送采用无线发射、接收系统。检修人员只需操作测量仪,便可取得各组测量数据。对轮的高低左右偏移、上下左右张口情况、各轴瓦及垫片的调整量,可在10分钟内计算得出。本测量仪能给出机组轴系的最佳调整方案,根据机组的实际情况,从测量仪给出的垂直和水平方向的各25种调整方案中选择一种适合自己本厂的方案,同时兼顾扬度和油挡洼窝。
