产品展示

HD系列活动式密封油挡


传统密封油挡的特征及缺点

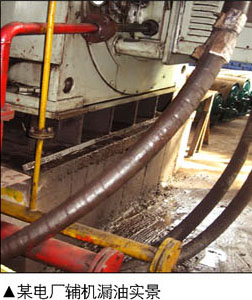

      传统的密封油挡多采用固定铜齿片式和盘根式结构,多用于电厂汽轮发电机以及其辅机轴承箱两侧。由于转子运行时中心轨迹接近椭圆形状,油挡与轴间隙小时,油挡必定会与转子发生摩擦,造成转子和油挡的严重磨损。为避免上述情况通常把间隙调大,这样也就出现润滑油的外漏,不仅会污染现场,若滴到高压缸或抽气管上,可能发生火灾,严重威胁机组的安全运行。间隙的增大也容易引起轴封漏汽进入轴承箱,引起润滑油变质,同样会影响机组的正常运行。
   HD系列活动式密封油挡:

设计理念
     1、密封方式改原有的遮挡式为国际最为流行的油膜密封,在机组运行中,内环内表面与轴表面之间会形成强劲油膜,即起到阻止润滑油外漏的作用,又起到润滑的作用。

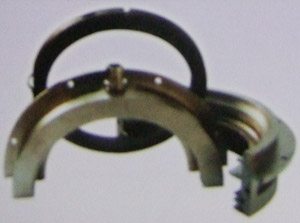

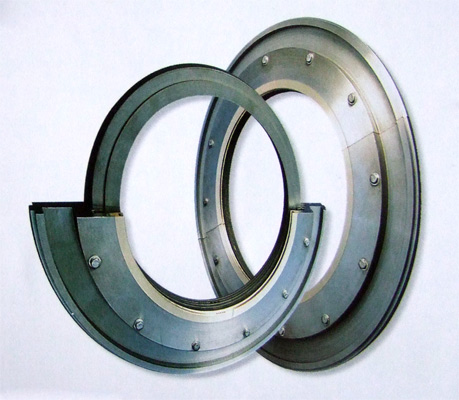

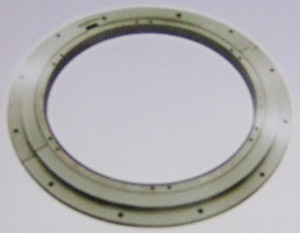

     2、结构改原有的固定齿片式为活动式油挡,把油挡分为内环、外环两部分,外环固定在原油挡位置处,内环安装在外环内,与外环的轴向、径向均有退让间隙,使内环始终与轴保持同心,即保证了间隙,又不会发生机组振动和出现伤轴的现象。
     3、针对一些特殊位置及结构,内环可设计为缩径式内环,这种内环与轴保持更小的间隙,且该内环在运行中可跟踪轴的椭圆轨迹的变化,取得良好的密封效果。
     4、针对一些机组轴封漏汽严重问题,我公司设计开发了一种复合油挡,该油挡集活动式或缩径式油挡和蜂窝汽封的功能为一体,即能起到很好的密封油效果,又能很好的防止轴封漏汽进入轴承箱。

优  点
     1、运行安全可靠,不伤轴。
     2、热稳定性好,间隙小,密封效果好。
     3、设计灵活合理,可满足不同工况要求。
     4、采用新材料,耐磨性能好,使用寿命长。
     5、安装、维修简便。

电厂应用情况

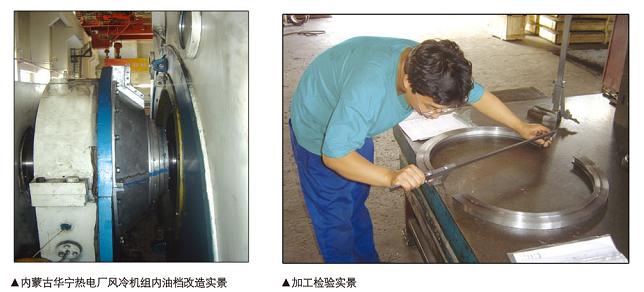

     HD系列活动式密封油挡,现已成为原齿片油挡的替代产品,已成功在200多家电厂上千台机组上使用,效果非常好,得到了用户的广泛认可。
    HD系列活动式密封油挡应用范围很广,可应用在如:发电机内油挡、水冷发电机甩水盒水挡,给水泵油挡、立式循环泵油挡,排粉机油挡、送风机油挡、引风机油挡、磨煤机油挡等许多地方。
